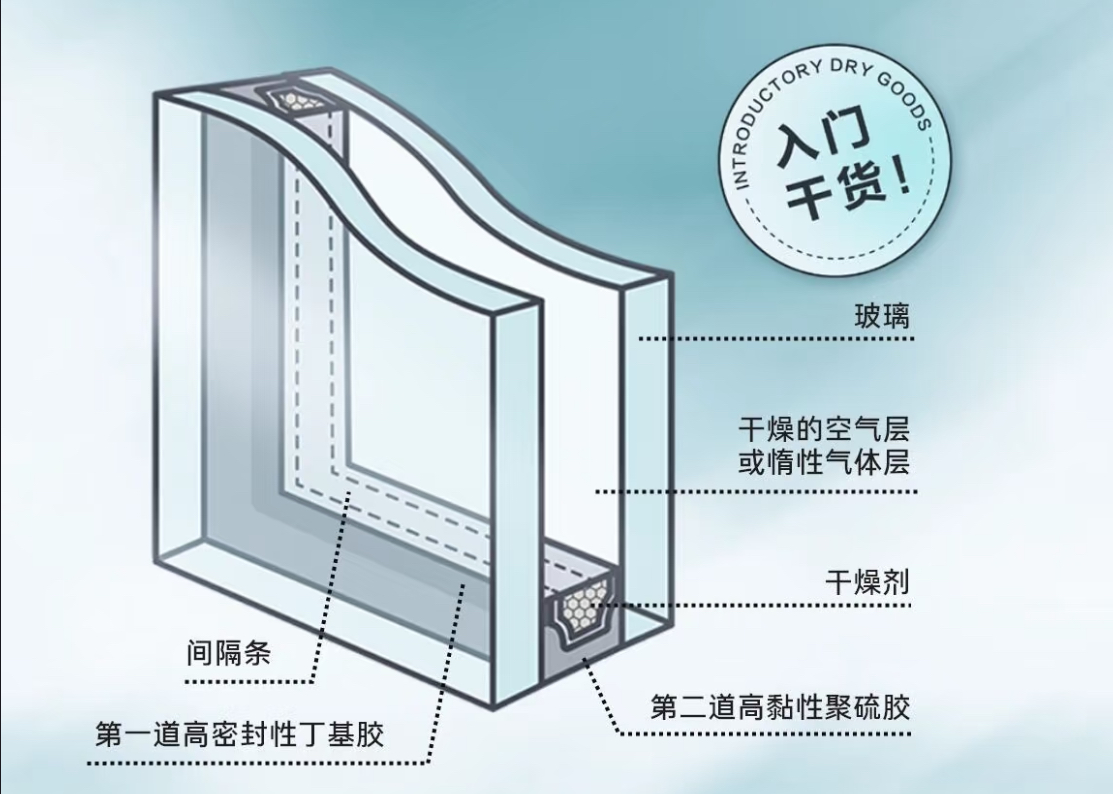

一.中空防弹玻璃的组成结构及作用

• 外层玻璃： 通常为高强度钢化玻璃或化学增强玻璃，硬度高，用于破坏弹头。
• 中间夹层： 多层高强度PVB膜吸收冲击能量，粘合玻璃碎片。夹层总厚度是防护的关键。
• 内层(可选)： 聚碳酸酯板（PC） 具有极佳的抗冲击性和韧性，作为最后一层防止飞溅，能显著提升防护等级同时可能降低总厚度（相比纯玻璃结构）。
• 中空层： 干燥空气或惰性气体间隔层（通常12mm以上），提供隔热隔音性能，不直接参与防弹。


二、中空防弹玻璃厚度标准规范

         中空防弹玻璃的厚度并非单一数值，而是一个根据防护等级、基片组合、中空配置共同决定的复杂体系。防护等级越高，所需的总厚度通常越大。

• 1.基础防护（如防54式手枪钢芯弹-F54/P5A级）：总厚度通常在 25mm - 40mm 左右（不含中空层）。常见结构：3mm 玻璃 + 1.52mm PVB + 3mm 玻璃 + 12mm 中空层 + 3mm 玻璃 + 1.52mm PVB + 3mm 玻璃；
• 2.中级防护（如防79式微型冲锋枪铅芯弹 - F79/P6B级）： 总厚度通常在 40mm - 70mm 左右（不含中空层）。结构更复杂，可能包含更多玻璃层、更厚的PVB或聚碳酸酯（PC）内层；
• 3.高级防护（如防56式步枪钢芯弹 - BR6级）： 总厚度可超过 70mm甚至100mm以上（不含中空层）。大量使用多层厚玻璃、厚PVB夹层、聚碳酸酯（PC）内层组合。

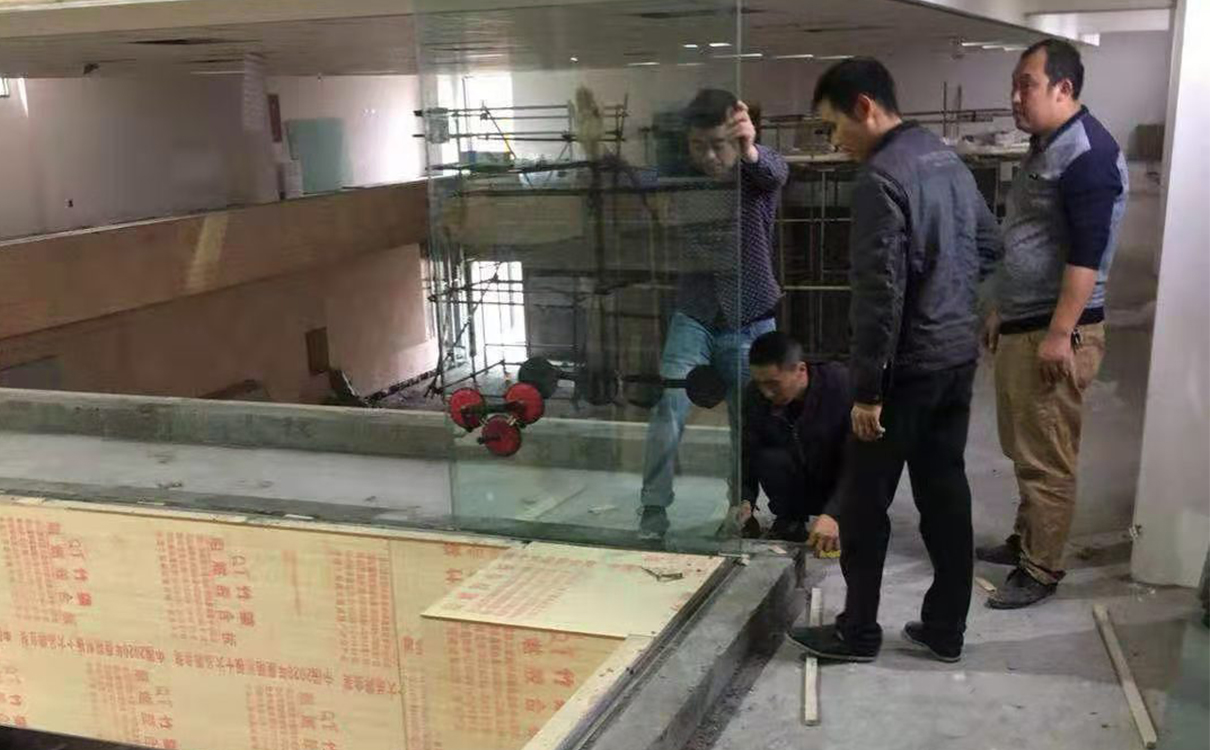

三、中空防弹玻璃的安装注意事项

1.  框架称重是关键：框架系统必须经过专业计算，能承受玻璃自重及可能的冲击载荷，严禁使用普通门窗型材；
2. 密封是核心：密封失效会导致中空层结露、进气，严重影响性能和寿命；
3. 间隙预留不可少： 必须严格按照规范预留玻璃与框架间的热胀冷缩间隙，防止温度应力导致玻璃或框架损坏；
4. 专业施工是保障：安装人员需经过专业培训，熟悉防弹玻璃特性和安装规范。

   ​​​​​​​
